RD,RDs 炭素皮膜抵抗器｜CARBON FILM RESISTORS
製品紹介｜Introduction
ＲＤ炭素皮膜抵抗器は自動生産ラインと徹底した品質管理にて製造される高信頼性の製品です。また高密度実装用として普通サイズの形状で定格電力を１ランクアップした小形シリーズを用意しました。

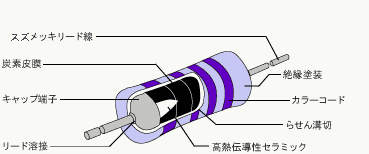

形状と構造｜Style and Construction
| 構造 | 形状 |
|---|---|
 |
 |
寸法および定格｜Demensions and Rating
| 形名 | 寸法(mm) | 定格 電力 |
最高 使用電圧 |
最高 過負荷電圧 |
耐電圧 | 抵抗値範囲(Ω) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | d | H±3 | ±2%(G) | ±5%(J) | ||||||
| 普通 シリーズ |
RD 16 | 3.3±0.3 | 1.7±0.2 | 0.45 | 30 | 1/6W | 200V | 400V | 400V | 10～220K | 1～5.1M |
| RD 25 | 6.3±0.5 | 2.3±0.5 | 0.6 | 30 | 1/4W | 300V | 600V | 500V | 10～1M | 1～5.1M | |
| RD 50 | 9±1 | 4.0±0.5 | 0.7 | 30 | 1/2W | 350V | 700V | 700V | 10～1M | 1～2M | |
| RD 75 | 14±1 | 5.0±0.7 | 0.8 | 38 | 1W | 500V | 1000V | 1000V | 10～1M | 1～2M | |
| 小形 シリーズ |
RD 25S | 3.3±0.3 | 1.7±0.2 | 0.45 | 30 | 1/4W | 250V | 400V | 400V | 10～220K | 1～5.1M |
| RD 50S | 6.3±0.5 | 2.3±0.5 | 0.6 | 30 | 1/2W | 300V | 600V | 500V | 10～1M | 1～5.1M | |
| RD 75S | 9±1 | 4.0±0.5 | 0.7 | 30 | 1W | 350V | 700V | 700V | 10～1M | 1～2M | |
※ゼロオーム抵抗器(16Z,25Z)も製作いたします。
品名の構成｜Composition of Name
| RD | 25 | S | J | 10KΩ | T |
|---|---|---|---|---|---|
| 炭素皮膜抵抗器 | 定格電力 | - : 普通シリーズ |
抵抗値許容差 | 公称抵抗値 | 包 装
B : バルク |
