RLCs 小形金属皮膜抵抗器｜SMALL SIZE METAL FILM RESISTORS
製品紹介｜Introduction
RLCs金属皮膜抵抗器は、高熱伝導率のアルミナセラミックをベースに使うことにより従来の金属皮膜抵抗器に比べ大巾な小形、軽量化を実現しました。

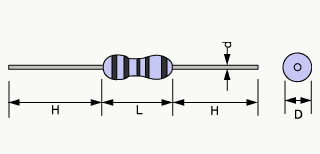

形状と構造｜Style and Construction
| 構造 | 形状 |
|---|---|
 |
 |
寸法および定格｜Demensions and Rating
| 形名 | 寸法(mm) | 定格 電力 |
最高 使用 電圧 |
最高 過負荷 電圧 |
耐電圧 | 抵抗値 許容差(%) |
温度係数 (ppm/℃) |
抵抗値 範囲(Ω) |
標準 抵抗値 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | d | H±3 | |||||||||
| RLC25S | 3.3±0.2 | 1.7±0.2 | 0.45 | 30 | 1/4W | 250V | 500V | 300V | 0.5(D), 1(F),2(G) |
50,100 | 1～2.2M | E-24 E-96 |
| RLC50S | 6.3±0.5 | 2.3±0.5 | 0.6 | 30 | 1/2W | 350V | 700V | 500V | 0.5(D), 1(F),2(G) |
50,100 | 0.1～2.2M | |
| RLC75S | 9.0±0.5 | 4.0±0.5 | 0.8 | 30 | 1W | 500V | 1000V | 700V | 0.5(D), 1(F),2(G) |
50,100 | 0.1～1M | |
| RLC80S | 15±1 | 5.5±0.7 | 1.0 | 38 | 2W | 500V | 1000V | 1000V | 0.5(D), 1(F),2(G) |
50,100 | 0.1～1M | |
品名の構成｜Composition of Name
| RLC | 25 | S | F | X | 100Ω | T |
|---|---|---|---|---|---|---|
| 金属皮膜抵抗器 | 定格電力 | 小形シリーズ | 抵抗値許容差 | 温度係数
Y : 50 |
公称抵抗値 | 包装
B : バルク |
