S-RMG 不燃性メタルグレーズ抵抗器｜FLAME PROOF METAL OXIDE FILM RESISTORS
製品紹介｜Introduction
S(U)-RMGメタルグレーズ抵抗器はメタルグレーズ材料を均一に形成した、高純度磁器基体を不燃性塗装した耐サージ高電圧印加に耐え、諸特性にも極めて安定した製品です。

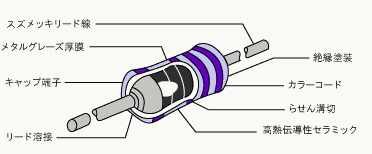

形状と構造｜Style and Construction
| 構造 | 形状 |
|---|---|
 |
 |

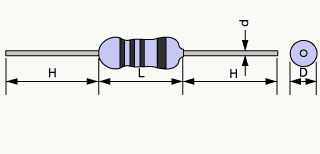

寸法および定格｜Demensions and Rating
| 形名 | 寸法 | 定格 電力 |
最高 使用電圧 |
最高 過負荷電圧 |
インパルス 耐圧 |
抵抗値 範囲(Ω) |
抵抗値 許容値差(%) |
標準 抵抗値 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | d | H±3 | ||||||||
| S-RMG16 | 3.3±0.2 | 1.7±0.2 | 0.45 | 30 | 1/6W | 300V | 500V | 1KV | 1M～100M | 1(F) 2(G) 5(J) |
E-24 E-96 |
| S-RMG25 | 6.3±0.5 | 2.3±0.5 | 0.6 | 30 | 1/4W | 500V | 700V | 1.25KV | |||
| S-RMG50 | 9.0±0.5 | 3.5±0.5 | 0.6 | 30 | 1/2W | 1000V | 2000V | 3KV | |||
| S-RMG75 | 11±1 | 4.0±0.5 | 0.8 | 30 | 1W | 2000V | 3000V | 5KV | 1M～200M | ||
| S-RMG80 | 15±1 | 6±1 | 0.8 | 38 | 2W | 3000V | 5000V | 7KV | |||
※インパルス耐圧波形は１×40μsの標準波形
品名の構成｜Composition of Name
| S-RMG | 50 | J | X | 10MΩ | T |
|---|---|---|---|---|---|
| 放電用形抵抗器 | 定格電力 | 抵抗値許容差 | 温度係数
Y : 50 |
公称抵抗値 | 包装
B : バルク |
