REX オーディオ用炭素皮膜抵抗器｜AUDIO CARBON FILM RESISTORS
製品紹介｜Introduction
REXオーディオ用炭素皮膜抵抗器 ”The Pink” は、高音質を追求したピュアオーディオ用途の製品です。部材の非磁性にこだわりました。基体は高純度セラミック、抵抗体は高純度カーボン、キャップは真鍮材、リード線は無酸素銅、そして非磁性材を厳選し、振動までもコントロールした外装塗料を使用しております。また、抵抗値調整の為のスパイラルトリミングは、インダクタンスの影響を考慮し、可能な限り短くしてあります。

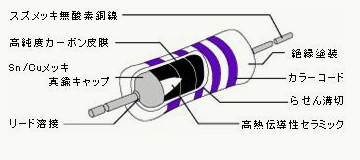

形状と構造｜Style and Construction
| 構造 | 形状 |
|---|---|
 |
 |

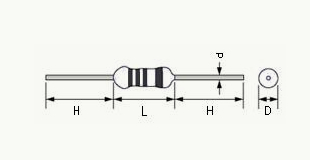

寸法および定格｜Demensions and Rating
| 形名 | 寸法 | 定格 電力 |
最高 使用電圧 |
最高 過負荷電圧 |
耐電圧 | 許容差 | 抵抗値 範囲(Ω)(%) |
標準 抵抗値 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | d | H±3 | ||||||||
| REX 25 | 6.3±0.5 | 2.3±0.5 | 0.6 | 30 | 1/4W | 250V | 500V | 350V | 1%(F) | 10～1M | E-24 |
| 2%(G),5%(J) | 2.2～1M | ||||||||||
| REX 50 | 9.0±0.5 | 3.5±0.5 | 0.7 | 30 | 1/2W | 350V | 700V | 500V | 1%(F) | 10～1M | |
| 2%(G),5%(J) | 2.2～1M | ||||||||||
| REX 75 | 14±1 | 5.0±0.7 | 1.0 | 38 | 1W | 500V | 1000V | 600V | 1%(F) | 10～1M | |
| 2%(G),5%(J) | 2.2～1M | ||||||||||
品名の構成｜Composition of Name
| REX | 25 | J | 5.1KΩ | T |
|---|---|---|---|---|
| オーディオ用 炭素皮膜抵抗器 |
定格電力 | 抵抗値許容差 | 公称抵抗値 | 包装
B : バルク |
