包装仕様｜BULK AND TAPING PACKAGING SPEC

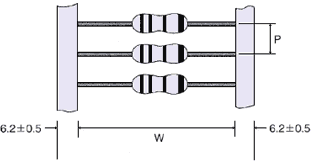

テープ寸法
金属皮膜抵抗器
| 形名 | 標準包装数 | 寸法(mm) | |||
|---|---|---|---|---|---|
| バルク | リール | ボックス | P±0.3 | W±1 | |
| RLC16 RLC25S |
2,000 | 5,000 | 2,000 | 5.0 | 26 |
| 52 | |||||
| RLC25 RLC50S |
1,000 | 5,000 | 1,000 2,000 | 5.0 | 26 |
| 52 | |||||
| RLC50 RLC75S |
1,000 | 3,000 | 1,000 | 5.0 | 26 |
| 52 | |||||
| RLC75 RLC80S |
1,000 | 1,000 | 1,000 | 10.0 | 63 |
| 74 | |||||
ヒューズ抵抗器、ハイメグメタルグレース抵抗器
| 形名 | 標準包装数 | 寸法(mm) | |||
|---|---|---|---|---|---|
| バルク | リール | ボックス | P±0.3 | W±1 | |
| RMO25S RMG16 |
2,000 | 5,000 | 2,000 | 5.0 | 26 |
| 2,000 | 5.0 | 52 | |||
| RMO25 RMG25 |
1,000 | 5,000 | 1,000 2,000 | 5.0 | 26 |
| 1,000 2,000 | 5.0 | 52 | |||
| RMO50 RMG50 |
1,000 | 3,000 | 1,000 | 5.0 | 26 |
| 1,000 | 5.0 | 52 | |||
| RMG75 RMG75 |
1,000 | 1,000 | 1,000 | 10.0 | 52 |
| 1,000 | 10.0 | 63 | |||
| 1,000 | 10.0 | 74 | |||
| RMO80 RMG80 |
1,000 | 1,000 | 1,000 | 10.0 | 74 |
酸化金属皮膜抵抗器
| 形名 | 標準包装数 | 寸法(mm) | |||
|---|---|---|---|---|---|
| バルク | リール | ボックス | P±0.3 | W±1 | |
| RLF1/2B | 1,000 | 3,000 | 1,000 | 5.0 | 26 |
| 52 | |||||
| RLF1/2S | 1,000 | 5,000 | 2,000 2,000 | 5.0 | 26 |
| 52 | |||||
| RLF1B | 1,000 | 3,000 | 1,000 | 5.0 | 26 |
| RLF1S | 1,000 | 3,000 | 1,000 | 5.0 | 26 |
| 52 | |||||
| RLF2S | 1,000 | 3,000 | 1,000 | 5.0 | 52 |
| RLF2B RLF3S |
1,000 | 1,000 | 1,000 2,000 | 10.0 | 52 |
| 63 | |||||
| 74 | |||||
| RLF3B,RLF5S | 500 | - | 450 | 10.0 | 63 |
炭素皮膜抵抗器
| 形名 | 標準包装数 | 寸法(mm) | |||
|---|---|---|---|---|---|
| バルク | リール | ボックス | P±0.3 | W±1 | |
| RD16,RD25S | 2,000 | 5,000 | 2,000 | 5.0 | 26 |
| 52 | |||||
| RD25,RD50S | 1,000 | 5,000 | 2,000 | 5.0 | 26 |
| 52 | |||||
| RD50,RD75S | 1,000 | 3,000 | 1,000 | 5.0 | 52 |
| RD75 | 1,000 | 1,000 | 1,000 | 10.0 | 52 |
| 74 | |||||
ゼロオーム抵抗器
| 形名 | 標準包装数 | 寸法(mm) | |||
|---|---|---|---|---|---|
| バルク | リール | ボックス | P±0.3 | W±1 | |
| 16Z | 2,000 | 5,000 | 2,000 | 5.0 | 26 |
| 52 | |||||
| 25Z | 1,000 | 5,000 | 2,000 | 5.0 | 26 |
| 52 | |||||
